История создания

Более тридцати лет команда «Контакт Плюс» импортирует, устанавливает и ремонтирует оборудование для бань и саун со всего мира. За эти годы наши инженеры разобрали до винтика самые популярные парогенераторы, которые есть на рынке. Мы работаем в постоянном контакте со строителями хамамов, инженерами отелей и фитнес-клубов. Этот опыт помог нам понять, какие технические решения работают отлично, а какие требуют доработки.

Чтобы идея нового парогенератора воплотилась в чертеже, а потом в металле не хватало только небольшого толчка, и тут сама история пришла к нам на помощь. Вместо небольшого толчка мы получили внезапный хук слева, но как говорил Эйнштейн, — «благоприятная возможность скрывается среди трудностей и проблем». Так родился Ваймаг.

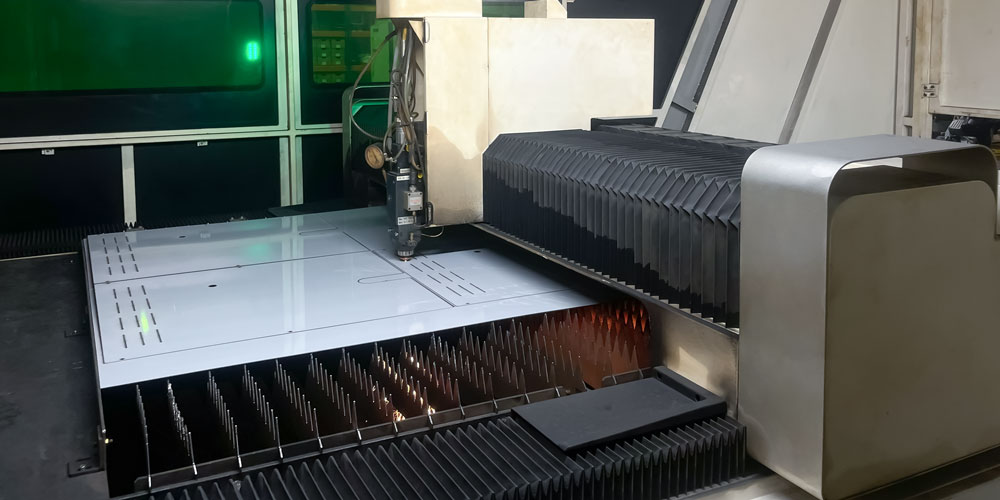

Производство

Рынок парогенераторов переполнен «отечественными» брендами, бизнес которых заключается в заказе готовых аппаратов на азиатских фабриках, наклеивании шильдиков на русском языке и закупке безумного количества рекламы.

Мы пошли по другому пути. Наша цель — полностью отвечать за качество каждой детали и не зависеть от капризов зарубежных поставщиков. Поэтому все технологические операции: от раскроя металла и сборки плат до финального монтажа выполняются в России. Это позволяет нам жестко контролировать качество и гарантировать, что все необходимые комплектующие и расходные материалы всегда лежат у нас на складе в наличии.

Тест-драйв

Красивые идеи часто не выдерживают проверку реальной жизнью. Нет лучшего способа испытать парогенератор, чем поставить его на действующий объект и безжалостно эксплуатировать по рабочему графику заведения.

Предсерийные образцы Ваймаг отправились на объекты с экстремальной нагрузкой и разной водоподготовкой — в фитнес-клубы Spirit.Fitness и WeGym, дома отдыха и другие объекты. Отработав более тысячи часов, парогенераторы доказали свою выносливость на практике.

Центр управления хамамом

Ваймаг не просто инструмент создания пара, а полноценный управляющий вашего хамама. Он работает на базе платы управления нашей разработки. Плата полностью собирается и тестируется в России.

Вам не потребуется докупать дополнительные функции и расширения. Мы не стали жадничать и постарались, чтобы функционал из коробки уже был достаточно широк. Помимо управления парогенератором, плата контролирует работу множества периферийных устройств.

• Отдельный выход под освещение и 4 опциональных релейных выхода.  В переводе на человеческий это значит, что вы сможете контролировать работу освещения, насоса для ароматов, вентиляции и прочих устройств с помощью штатного пульта управления парогенератора. Никаких дополнительных кнопок на стенах.

• Цифровые входы. Если выходами управляет плата парогенератора, то со входами всё наоборот — к ним подключаются элементы контроля. Например дверной контакт не позволит включить парогенератор если дверь в хамам открыта. С помощью удаленного выключателя администратор отеля сможет запускать хамам напрямую с ресепшена нажатием одной кнопки.

• Два независимых интерфейса RS485. Один порт выделен под штатный пульт управления, а второй предназначен для связи с умным домом по протоколу Modbus. Это позволяет встроить Ваймаг в общую систему управления зданием.

Благодаря такой архитектуре, плата координирует всю периферию хамама в единый организм. Важным следствием этой интеграции является уникальный алгоритм управления климатом.

Автоматическое управление вентиляцией

Исторически вытяжная вентиляция в хамамах работала исключительно в режиме сушки помещения после окончания смены. Что касается приточной, то предполагалось, что свежий воздух посетители будут получать естественным путем — через щель под дверью.

Даже в маленьких частных хамамах эта схема работала посредственно. В коммерческих объектах она приводила к катастрофе. Инвесторы строили дворцы на десятки человек, предполагая, что люди внутри будут дышать тем, что нагонится через узенькую щелочку.

Существовал и дополнительный негативный эффект. Парогенератор подает пар, когда датчик температуры сообщит ему, что температура снизилась. Но без активной работы вентиляции она долго не опускалась, поэтому пара в хамаме просто не было. Наиболее прозорливые посетители начинали лить воду на датчик воды, что совершенно не содействовало стабильности и долговечности работы системы.

Представьте: вы заходите в богато украшенное помещение. С потолка красиво светит подсветка, играет расслабляющая музыка. Но расслабиться вы не можете, потому что вам тяжело дышать. В условиях абсолютной влажности система потоотделения перестает охлаждать организм. Пар нужно непонятно сколько ждать или добывать самостоятельно. Ваша итоговая реакция — недоумение и желание выйти. Огромные инвестиции вложены в объект, который ставит рекорды по краткости визита посетителей.

Решить проблему смогли немецкие специалисты по промышленному увлажнению воздуха и вентиляции. Решение оказалось простым, но эффективным — парогенератор и вентиляция должны работать синхронно, управляясь из единого центра. Парогенератор Ваймаг действует по похожему принципу. Он координирует приток и вытяжку с парообразованием в автоматическом режиме.

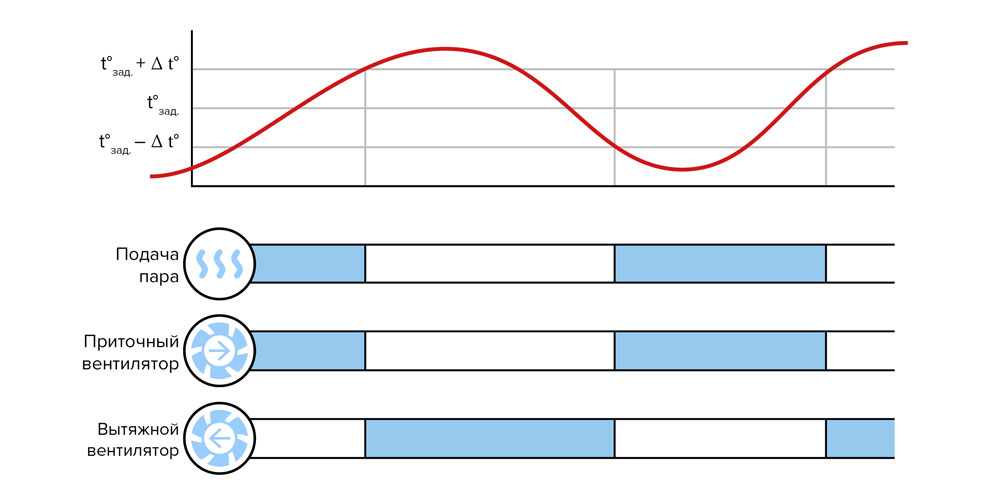

Алгоритм платы Ваймаг работает в несколько циклично повторяющихся этапов.

• Подача пара и свежего воздуха. Парогенератор запускается одновременно с приточным вентилятором. В хамам нагнетается не только пар, но и свежий воздух

• Вытяжка. При достижении заданной температуры нагрев бака и приток воздуха отключаются. В этот момент автоматика запускает вытяжной вентилятор, который удаляет отработанный воздух и снижает температуру.

• Возобновление нагрева. Как только кабина немного остыла, вытяжка отключается, а парогенератор и приток снова включаются в работу.

Этот замкнутый цикл гарантирует, что внутри всегда будет пар и при этом свежий кислород. Бонусом в меню пульта можно настроить финишное проветривание хамама после использования.

Туманообразователь

Мы разобрались, как подавать пар регулярно. Теперь нужно, чтобы посетители хамама его увидели, а это не так просто, как кажется.

Водяной пар бесцветен и становится видимым глазу только, когда начинает конденсироваться. Чтобы он превратился из невидимого газа в эффектный белый туман, и существует форсунка Туманообразователь.

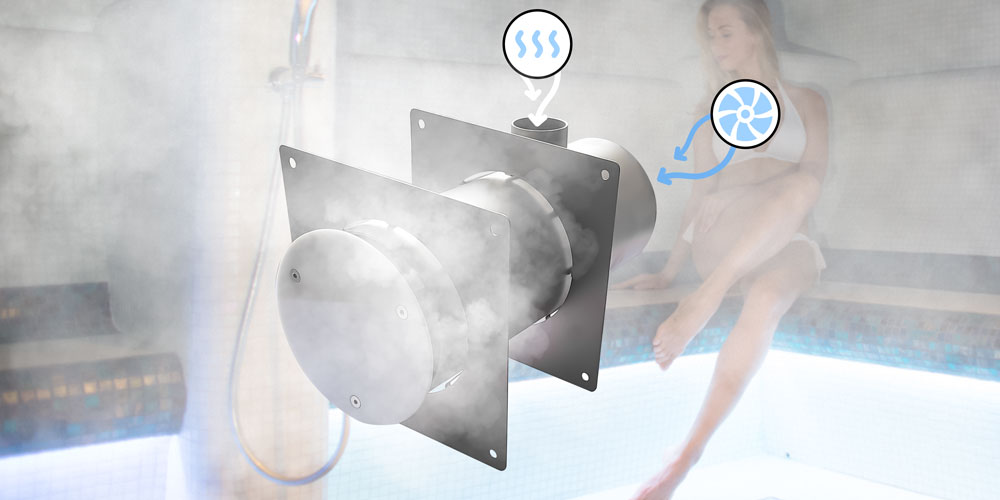

Внутри этого узла горячий пар из паропровода соединяется с потоком холодного воздуха от приточного вентилятора. На выходе из форсунки получается не прозрачный сырой воздух, а плотный, насыщенный белоснежный туман.

У такого инженерного решения три главных плюса.

• Вау-эффект для гостей. Хамам с Туманообразователем визуально выглядит намного эффектнее.

• Безопасность посетителей. В момент смешивания с воздухом пар становится менее горячим, что полностью исключает риски ошпаривания людей на выходе из форсунки.

• Упрощение монтажа. Строителям больше не нужно ломать голову над тем, в какую часть стены или под какие сиденья спрятать приточный вентилятор — он монтируется единым блоком с форсункой.

Модельный ряд и подбор мощности

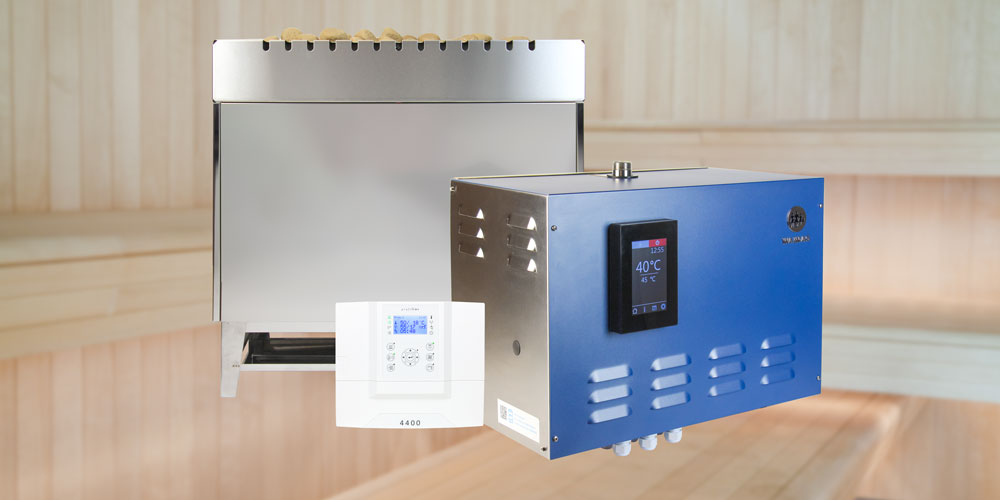

Базовая линейка оборудования строится на четырех моделях.

Следует уточнить, что значения рекомендуемого объема приведены для усредненного коммерческого хамама с легкими, хорошо утепленными стенами (например из панелей Lux Elements), без вентиляции и при температуре внутри парной около 45 °C.

Для каждого проекта парогенератор следует подбирать индивидуально, учитывая:

• площадь помещения и его форму;

• материал стен;

• наличие подогрева стен;

• наличие вентиляции;

• требуемую температуру в парной.

Не хотите ломать голову? — помогут наши специалисты.

Если у вас масштабный объект, перед которым меркнут термы Каракаллы, то у нас есть решение и на этот случай. Несколько парогенераторов могут работать синхронно, объединяясь в единый комплекс. Вся система будет управляться с одного ведущего пульта.

Все модели поддерживают подключение к трехфазной сети 380 В. Младшие модификации на 6 и 9 кВт можно также подключить к стандартной однофазной домашней сети 230 В.

Не только хамам

Система управления Ваймага позволяет ему работать, как ведомое устройство. например в составе комплекта для влажной сауны. В такой парилке температура поддерживается в комфортном диапазоне от 50 °C до 60 °C, а влажность удерживается на уровне от 40% до 60%. Часто в таких парных используется ароматерапия.

Основой комплекта для такой парилки может стать профессиональная печь Lang, за общий контроль будет отвечать пульт Fasel, а вот влажность возьмет на себя Ваймаг.

Корпус

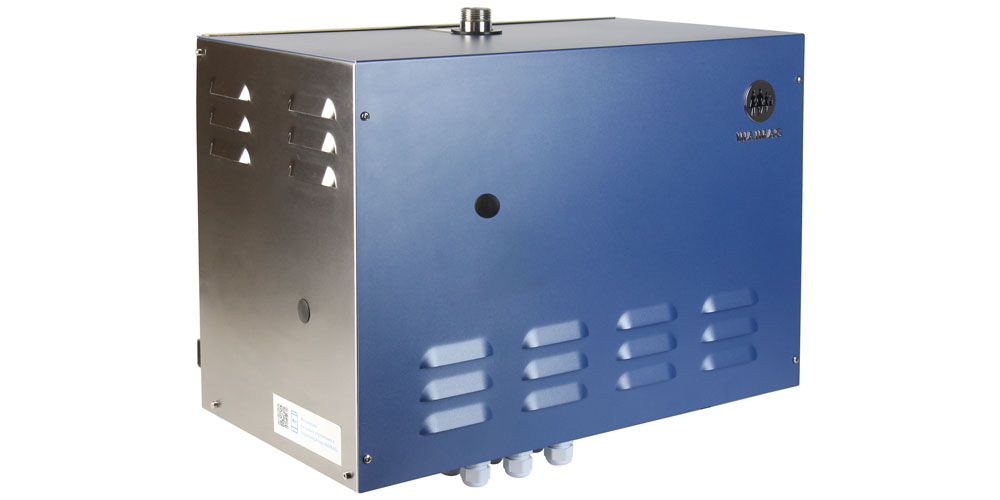

Познакомимся с парогенератором поближе. Внешний корпус Ваймага выполнен из медицинской нержавеющей стали. Такой металл не окисляется, устойчив к агрессивной химии и не выделяет запахов при нагреве.

На корпусе сделаны 24 жалюзийные прорези для пассивного отвода тепла: воздух свободно циркулирует и охлаждает систему.

Все винты на корпусе сделаны под один шестигранный ключ, который мы естественно добавили в комплект. Как показывает опыт, сколько бы у тебя не было шестигранных ключей, их никогда не бывает под рукой, когда они нужны. Для того, чтобы добраться до внутренней части, вам потребуется раскрутить всего 4 винта.

Внутреннее устройство

Что мы видим, открыв корпус?

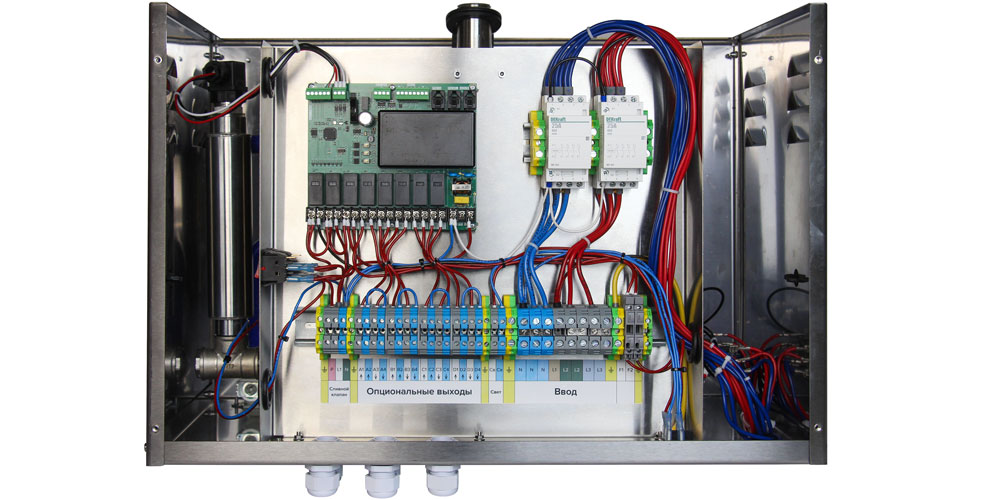

Вверху слева — наша электронная плата, а справа — промышленные контакторы для управления ТЭНами. Мы использовали именно их, а не обычные силовые реле. Ресурс реле сто тысяч срабатываний, а у контакторов он десять миллионов циклов. В сто раз больше срок службы — в сто раз меньше проблем у пользователя.

Внизу расположена клеммная коробка. Чтобы упростить подключение и сберечь нервы электрика, мы вклеили схему обозначения клемм прямо под неё.

Вся электронная начинка максимально поднята вверх. Даже в маловероятном случае протечки она останется целой. Кроме того, электроника отделена от бака стальной стенкой. Чтобы вода попала на электронную часть нужно что-то из ряда вон выходящее, например землетрясение.

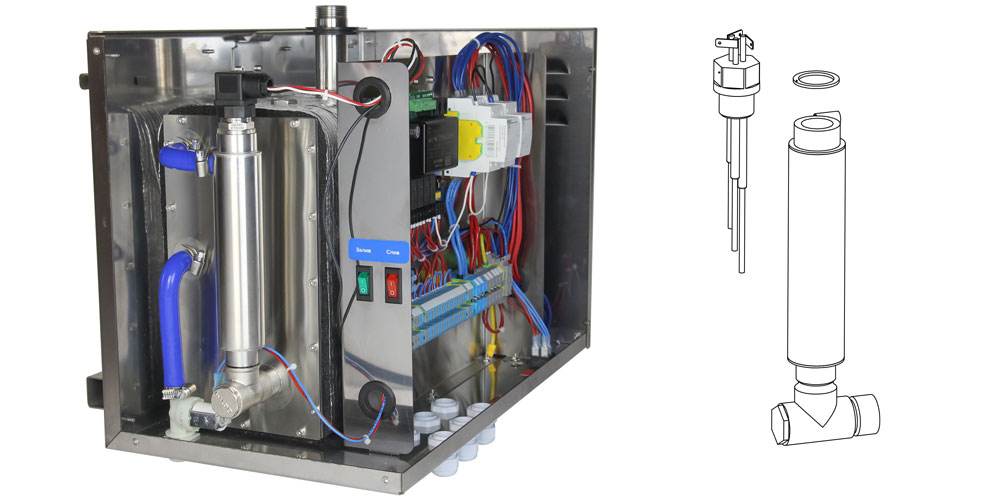

В левой части находится выносная контрольная колба, и это настолько важный узел, что о нем стоит поговорить подробно.

Правильное измерение уровня воды в баке

Уровень воды — важнейшая информация для системы управления парогенератора. Для сбора этой информации используются контрольные электроды разной длины. Схема работы выглядит следущим образом.

• Нижний уровень (защита от сухого хода). Самый длинный электрод постоянно находится в воде. Как только вода опускается ниже его кончика, цепь размыкается. Плата управления мгновенно понимает, что ТЭНы оголились, и отключает нагрев, спасая прибор от перегорания и пожара.

• Верхний уровень (заполнение бака). Более короткий электрод отвечает за долив. Когда вода касается его кончика, цепь замыкается. Плата получает сигнал, что бак полон, и перекрывает впускной электромагнитный клапан.

Большинство производителей парогенераторов, из соображений экономии, а может из вредности ставят эти электроды прямо внутри бака. Во время сеанса там происходят три разрушительных процесса.

• Бурление и брызги. Вода бешено кипит, уровень постоянно колеблется, из-за чего автоматика ловит ложные сигналы и начинает судорожно включать и выключать долив.

• Кипение и пена. При подаче воды ненадлежащего качества, в баке образуется пена. Она замыкает контакты электродов раньше времени, плата думает, что бак полон, и ТЭНы остаются без воды.

• Накипь. Из-за постоянного кипения металлические стержни моментально обрастают толстой коркой извести. Известь — это диэлектрик (изолятор). Покрытый накипью датчик перестает «видеть» воду, автоматика сходит с ума, заливает бак выше нормы или сжигает ТЭНы.

Звучит так себе, не правда ли? Именно поэтому мы вынесли контрольные электроды в отдельную колбу.

Датчики находятся в спокойной воде, что исключает ложные срабатывания от бурления и брызг в баке. Конструкция изолирует датчик от пены, предотвращая сбои автоматики при закипании. Сама колба подключена к баку через широкое соединение диаметром 3/4″ — этот канал не зарастает известью и исключает образование пробок.

Чтобы почистить датчик не нужно демонтировать весь бак. Узел легко доступен для осмотра, а очистка требуется в 4–5 раз реже стандартных систем.

Таким образом выносная контрольная колба помогает парогенератору работать без аварийных отключений даже при непрерывной эксплуатации в коммерческих хамамах.

Бак

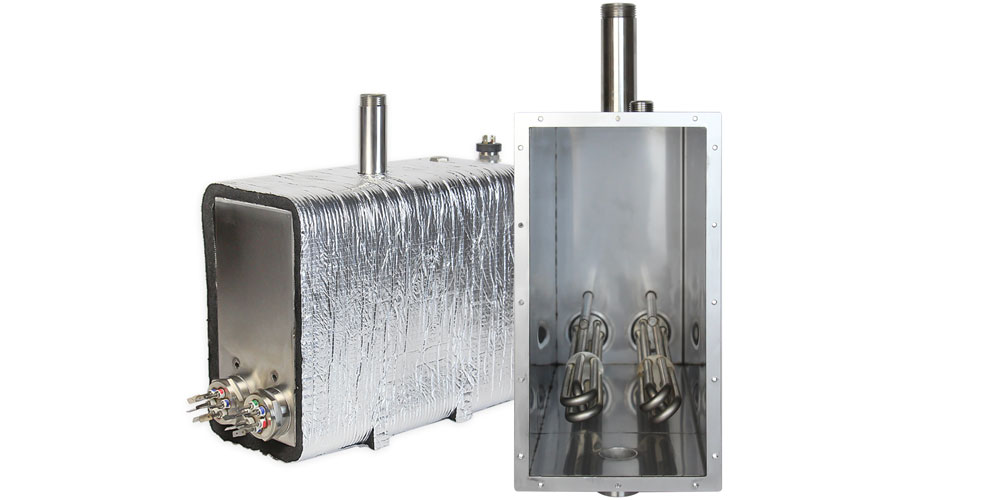

Если электронная плата — это мозг парогенератора, то бак — это его сердце. Чтобы сердце Ваймага работало без сбоев, мы взяли нержавеющую сталь толщиной 1,5 мм, сварили ее с помощью лазерной сварки и надежно укутали в термоизоляцию. Толстые стенки не будут деформироваться при нагреве, а термоизоляция позволяет лучше держать тепло после нагрева. Это экономит электроэнергию в режиме ожидания и обеспечивает быстрый старт системы.

Дно бака с уклоном к дюймовому сливному отверстию обеспечивает полное опорожнение. Вода не застаивается, а большой диаметр сливного патрубка позволяет эффективно вымывать даже крупные куски накипи, не блокируя систему.

Бак также снабжен съемной торцевой стенкой. Большинство производителей закрывают доступ внутрь прибора, превращая бак в неразборную глухую емкость. У Ваймага, как и у профессиональных европейских брендов, бак можно разобрать. Это спасает в самых запущенных случаях. Если бак намертво зарос водным камнем, его можно вскрыть и вручную очистить изнутри прямо на объекте.

Чтобы вода в баке всегда была чистой, он полностью опорожняется во время работы каждые четыре часа. Пульт позволяет самостоятельно настроить промежуток между сбросами воды (минимум 1 час), а если нужно, от этой функции можно вообще отказаться, выставив 0 часов. Через 60 минут после завершения сеанса автоматически включается система полного опорожнения и промывки бака.

ТЭНы и защита от перегрева

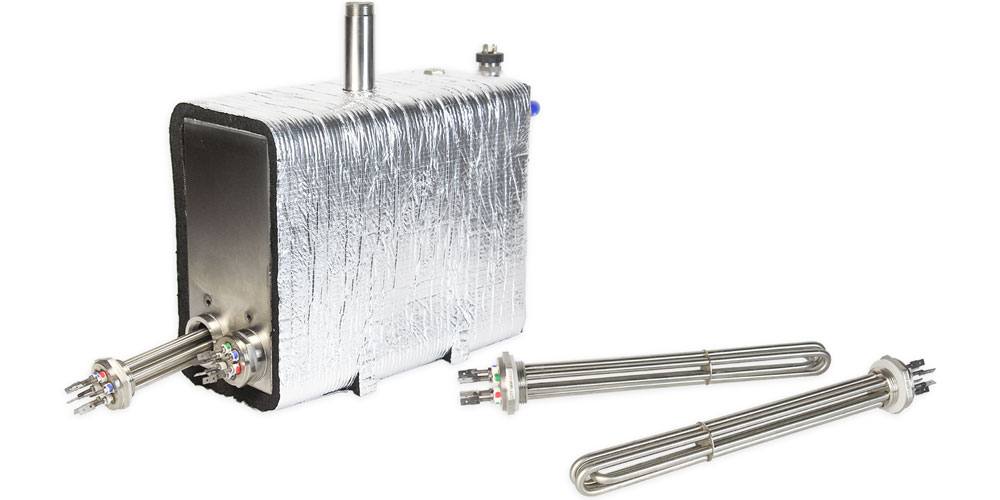

Нагревательные элементы Ваймага снабжены резьбовым креплением и силиконовыми прокладками. В отличие от плоских ТЭНов, которые при нарастании кальция жестко блокируются в гнездах, резьбовой ТЭН легче выкручивается для замены или сервиса. В крайнем случае, можно демонтировать стенку бака.

ТЭНы расположены максимально низко. Это дает два практических преимущества.

• Быстрый старт. Прибору требуется меньше времени на заполнение водой. поэтому Ваймаг закипает быстрее.

• Безопасность. Над нагревательными элементами всегда остается безопасный рабочий слой воды. Если подача воды внезапно прекратится — автоматика гарантированно успеет отключить прибор до того, как ТЭНы оголятся и сгорят.

Для подстраховки мы установили двойную защиту от перегрева — электронную и механическую. Электронная работает через плату управления: датчик фиксирует аномальный рост температуры внутри бака и отключает контакторы. Если автоматика по какой-то причине откажет, сработает независимый механический термопредохранитель на корпусе бака. При достижении критической температуры он физически разрывает цепь питания ТЭНов, полностью исключая риск пожара.

Пульт

Заметим, что наш парогенератор может работать вообще без пульта, используя настройки по-умолчанию, но пульт дает столько возможностей, что отказываться от него бессмысленно.

Исторически управление парогенераторами развивалось в двух направлениях. Модели для частного использования предлагалось использовать с выносным пультом, который устанавливали перед входом в хамам. Профессиональные парогенераторы оборудовались встроенной в корпус панелью управления — удобно для персонала, скрыто от посетителей.

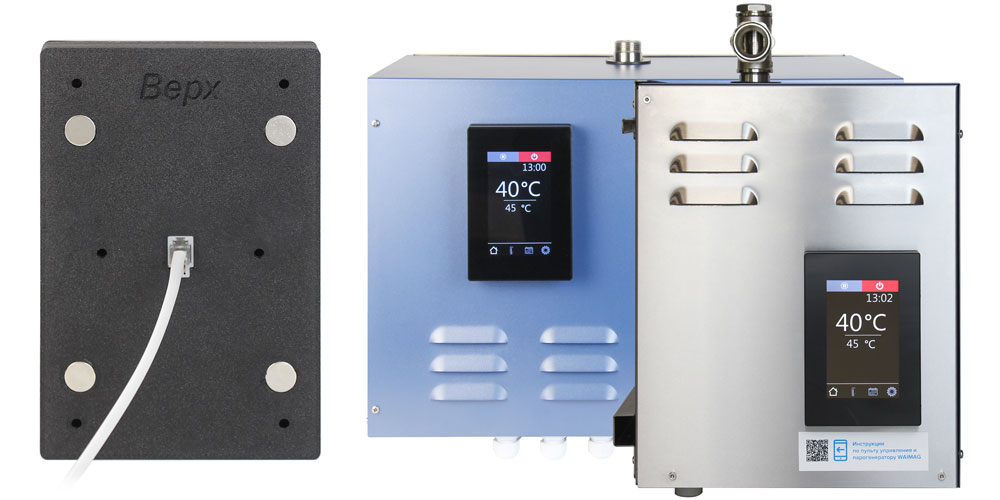

После множества экспериментов мы решили объединить эти два решения в гибридную систему. Так на задней части нашего пульта появились мощные встроенные магниты. Теперь сценарий монтажа выбирает сам клиент:

• Частный пользователь может разместить пульт традиционным способом на стене перед входом в хамам. Крепежные саморезы мы положили в коробку.

• Профессиональный пользователь, например инженер фитнес-клуба, может примагнитить пульт на самую удобную часть корпуса прибора. Для вывода кабеля предусмотрены три технологических отверстия под резиновыми заглушками: два на торцах и одно на лицевой стороне. Более того, удобный разъем RJ10 позволяет сервисному инженеру легко подключать и отключать панель. При обслуживании группы из нескольких парогенераторов на коммерческом объекте можно использовать всего один пульт.

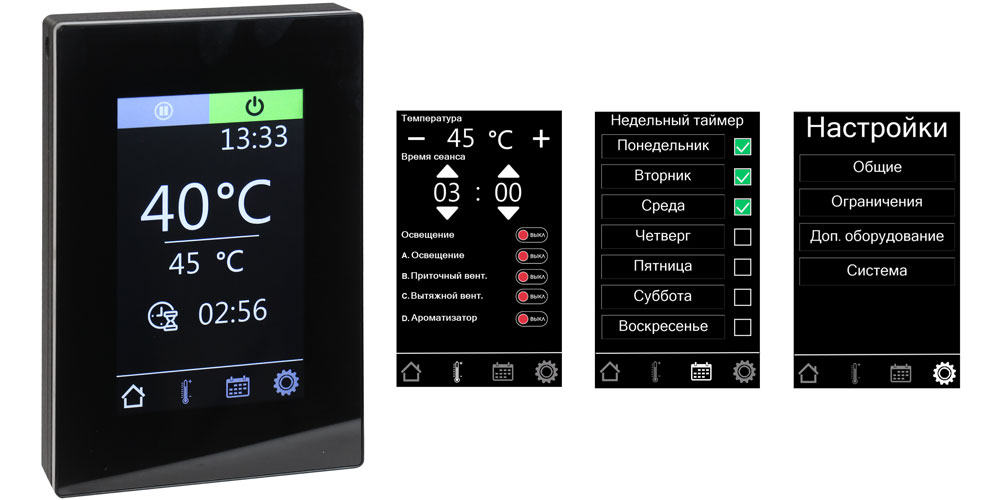

С технической точки зрения наш пульт — сенсорная панель с диагональю пять дюймов. Емкостный тип сенсора гарантирует что он не износится со временем от постоянных нажатий. Чтобы разобраться в управлении — достаточно навыков работы со смартфоном.

Обычный пользователь чаще всего будет пользоваться базовыми функциями: включать парогенератор, настраивать время сеанса и управлять дополнительным оборудованием — от освещения и вентиляции до ароматического насоса. Для насоса можно выбрать время в течение которого будет подаваться аромат и паузу между подачами.

Владелец общественного объекта оценит режим ожидания. Он позволяет поддерживать повышенный уровень температуры воды в баке. Это обеспечивает быстрый запуск парогенератора по требованию и удобно, если хамам используется не на постоянной основе. Еще одно важное преимущество — недельное расписание. Для каждого дня недели можно настроить, когда будет включаться и выключаться парогенератор, и какое оборудование будет при этом работать. Эвкалипт по будням и лаванда по выходным? Подключите два насоса для ароматов, настройте пульт — и готово.

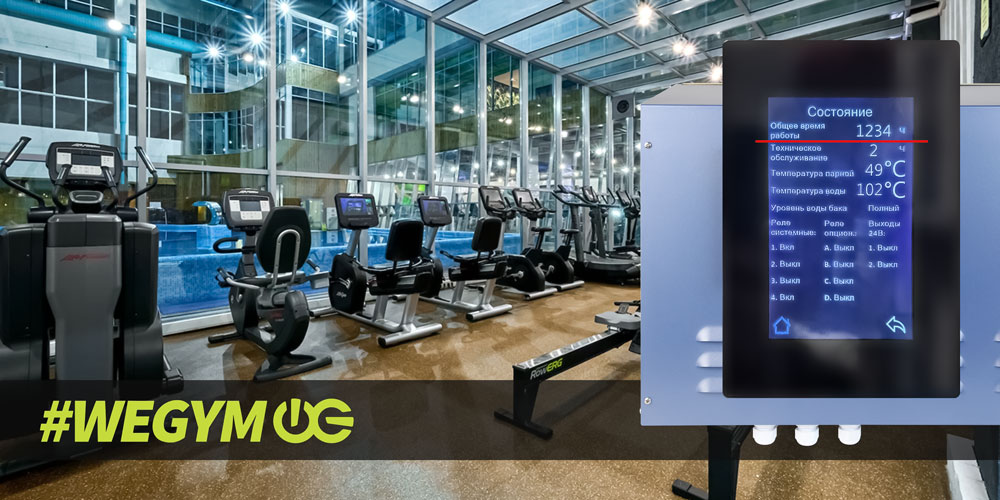

Для инженера пульт предлагает настоящее богатство настроек. Настраивается все: от максимальной температуры в хамаме до времени работы вентилятора после окончания сеанса. О техобслуживании не даст забыть автоматическое напоминание, а журнал ошибок запомнит все неполадки, которые произошли во время работы.

Что в коробке

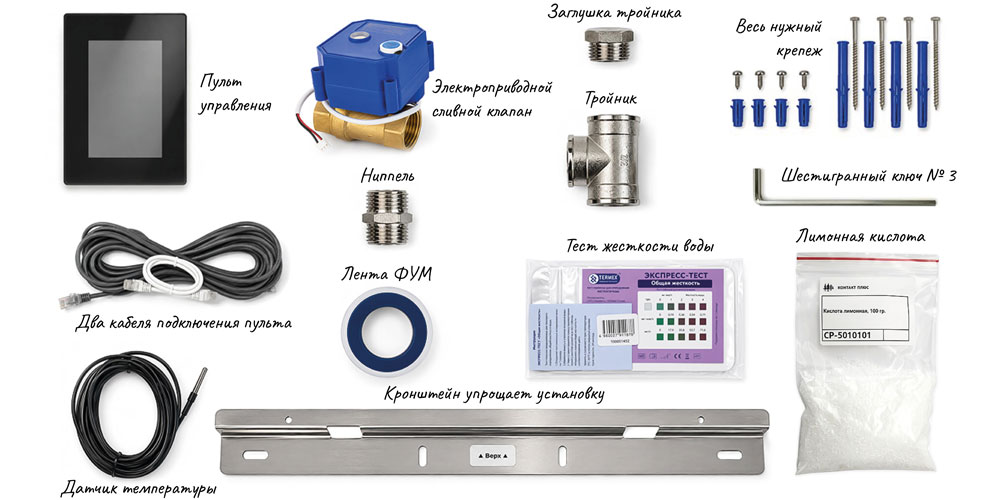

Комплектация парогенератора — странная штука. Бывает, что производители не докладывают критически важные узлы, типа электроприводного сливного клапана, что позволяет им сделать вид, будто цена их изделия дешевле. Возможна и обратная ситуация, когда в комплектацию входит даже то, что вам не очень-то и нужно, например акустические колонки. Мы постарались, чтобы в комплекте было только то, что действительно пригодится на объекте.

• Пульт управления с крепежным комплектом. Заметим, что вы можете купить парогенератор без пульта и датчика. Такое возможно, если у вас масштабный хамам для работы которого нужны два или три парогенератора. В этом случае одного пульта и датчика хватит на всю систему.

• Температурный датчик. Подключается к парогенератору и устанавливается в хамаме на уровне головы сидящего человека, в зоне, удаленной от выхода пара и входной двери. Таким образом датчик будет фиксировать именно то, что чувствует посетитель.

• Кабели для подключения пульта. У нас их два: длинный для настенного расположения пульта и короткий для монтажа на корпусе.

• Электроприводной сливной клапан с ниппелем. Делает возможным автоматический слив. Если у вашего парогенератора такого нет, сливать бак придется вручную.

• Кронштейн для крепления с крепежными саморезами. При поставке с завода мы крепим кронштейн к задней стенке парогенератора. Для монтажа вам потребуется демонтировать кронштейн, закрепить на стене, а затем установить на нем парогенератор.

• Тройник паропровода с заглушкой. Выполняет две задачи. Во-первых служит для подключения паропровода диаметром 1 дюйм. Это довольно большой диаметр для парогенераторов данного класса. Правило тут простое — чем больше диаметр паропровода, тем лучше. В широком паропроводе давление ниже, и пар выходит более мягким потоком. Это снижает риск посетителей получить ожог а еще уменьшает шум при работе. Вторая функция тройника связана с заглушкой. Демонтаж заглушки позволяет добавить в бак чистящее средство, а еще это самый быстрый способ увидеть, что происходит внутри бака, без его демонтажа. Для этого пригодится фонарик, а еще лучше эндоскоп.

• Пакет лимонной кислоты. Для безопасной очистки парогенератора от накипи.

• Шестигранный ключ. Для демонтажа верхней крышки парогенератора.

• ФУМ-лента. Проверенное средство для гидроизоляции резьбовых соединений.

• Тест жесткости воды. Рекомендуем заранее протестировать воду к которой будет подключен парогенератор. Это позволит понять требуется ли система водоподготовки и как часто придется чистить бак. С учетом нашего опыта работы мы рекомендуем систему умягчения для ТЭНового парогенератора в абсолютном большинстве случаев, особенно для коммерческого объекта. Это значительно снизит необходимость в очистке и простои оборудования.

Рекомендуем в дополнение

Чтобы полностью раскрыть потенциал Ваймаг, мы рекомендуем следующее оборудование.

• Два вентилятора: на приток и вытяжку. На самом деле это один и тот же вентилятор, который можно использовать как для приточной, так и для вытяжной вентиляции. Оба прибора обязательны для организации правильный работы хамама. Наш вентилятор полностью защищён от влаги и пыли по стандарту IP68. Его двигатель и плата залиты специальным компаундом, поэтому прибор не боится конденсата и прямого попадания воды. Идеально для хамама.

• Туманообразователь. Для густого белого пара. Об этой форсунке мы уже поробно рассказали ранее.

• Насос для ароматов. Ароматерапия на порядок усиливает впечатления от хамама. В качестве насоса для ароматов необходима модель без собственных органов управления. Например, насос NKP нашего производства.

• Запас Camylle Brume de Hamam. В качестве ароматизатора отлично себя зарекомендовала серия Brume de Hammam от французской компании Camylle. Эти ароматы изготовлены на молочной основе. Благодаря этому, состав полностью растворяется в воде. Состав готов к использованию и не требует разбавления. 20 ароматов на выбор. В топе предпочтений традиционный эвкалипт, а также смесь эвкалипта с мятой.

• Паровые форсунки. Если по какой-то причине вам не подходит Туманообразователь, вместо него можно использовать одну из форсунок нашего производства. Изготовлены из поликарбоната и закаленного стекла толщиной 6 мм. Три типа: круг, прямоугольник и квадрат. Доступны в белом и черном цвете.

• Антивандальный датчик температуры TF105. Рекомендуется для общественных хамамов взамен комплектного датчика. Штатный датчик TF104 хорош всем, но внешне сильно напоминает кнопку. Посетители коммерческих бань часто путают его с кнопкой подачи пара, пытаются нажать и ломают систему контроля. Датчик TF105 имеет обтекаемую антивандальную форму, нарушить его работу или вырвать из стены физически невозможно.
